妨害の分析、障害分析のための AC/DC電源の質の検光子
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| アプリケーション: | 妨害の分析、障害分析 | 応用規模: | 単一フェーズ/3phase |
|---|---|---|---|
| 容量: | IEC 61000-4-30 のクラス A の標準 | 測定された規模: | 1P2W、3P3W、3P4W、プログラム可能な 3P5W |
| 製品名: | 力の質の検光子 | 出力: | 二重イーサネット/USB |
| ハイライト: | 3 段階力の質の検光子,AC 現在のモニター |
||

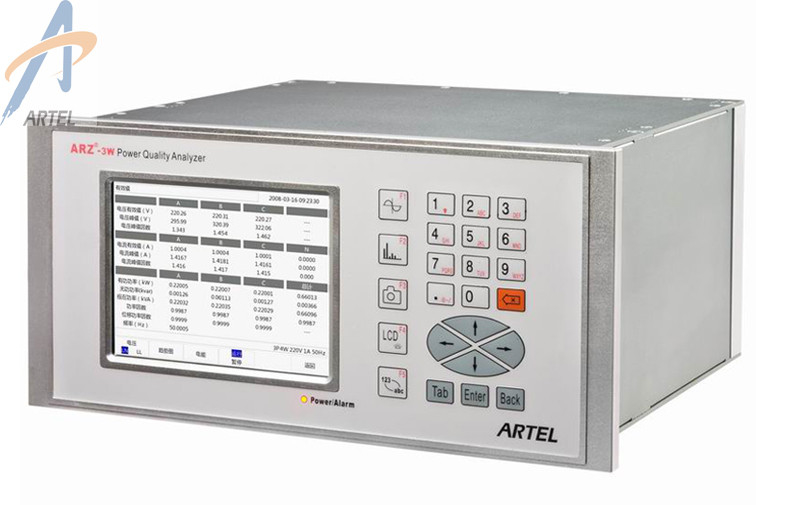

妨害の分析、障害分析のための AC/DC電源の質の検光子
プロダクト プロフィール
ARZ®-3W は IEC 61000-4-30 のクラス A の標準のすべての重要な条件を達成します。
ARZ®-3W 力の質の検光子はメーターで計る電気変数を提供する統合された監視、分析し、制御装置倍音のメーターで計ることおよび分析の波形の見本抽出、電圧うねり、すくい、割り込み、電圧によっての測定平衡を失われる比率、要求、欠陥の記録、でき事の記録、データ レコードです。 ARZ®-3W は監察し、力の質が IEC および EN の標準を達成すれば検出できます。
ARZ®-3W は企業にエネルギー管理の解決を提供する私達の力の質監視および管理ソフトウェアを使用できます。 強いネットワーキング機能と、ARZ®-3W は相互傾向の図表のすべてのデータ レコードを表示し、記録できます。 データ レポートは周期的に形作ることができます。 レポートは障害分析、統計量、実時間監視の目的に使用することができます。
適用
>力の質検出および管理
>妨害の分析、障害分析、装置前維持
>長期記録および分析
>力の負荷分析
>エネルギー消費の評価および分析
>GPS の同時性の異なった位置のでき事間の関連性を分析するのに利用
>応用規模: 単一フェーズおよび 3phase 電力システム
主関数
|
測定された規模 |
1P2W、3P3W、3P4W、プログラム可能な 3P5W |
|
基本的な変数測定: |
電圧、流れ（を含む、陰性、ゼロ順序の流れ）、 頻度、力率、アクティブな電源、明白な反応力 力、活動的なエネルギー、反応エネルギー、現在のエネルギー需要 電圧不均衡の比率、エネルギー需要。 |
|
表示器を監察する倍音 |
総電圧/現在の倍音を含む倍音（127th への第 2）、 ゆがみの比率、各々の調和的な比率、大きさ、位相角、 アクティブな電源、反応力、等。 相互倍音（1.5 に 126.5） すぐに電圧明滅は（Pst）、（Plt）、膨れましたり、浸りましたり、中断しますゆっくり明滅します そして一時的な変更（任意）。 力と一致した場合だけサージ電流（、有効任意 外でクランプ センサー） |
|
オシログラフ、波形の欠陥の記録 |
実時間ディスプレイの電圧および現在の波形。 電圧を形作って下さい 倍音にあたっての波形および欠陥の記録 構成の overlimit、高調波ひずみの overlimit、R.M.S の電圧 overlimit、短絡の欠陥等。 |
|
変数記録、でき事警報 |
作り付けの記憶は必要であるすべてのデータを記録できます、 32GB の容量を使って。 |
|
力の質の信頼性の検出 |
表示力の質の検出の結果
|
|
多通信プロトコル |
Modbus-RTU、TCP/IP、等。 |
|
助け/ガイド機能 |
ユーザー フレンドリー |
|
機能を表示し、作動させて下さい |
TFT の本来の性格 LCD: 決断 640×480,65535 色; 接触 スクリーンおよびキーの双対演算モード; 波の表示サポート スケーリング操作。 |
|
他の機能 |
オンライン統計量; GPS の同時性。 |
測定の正確さ
U の I rms の価値: 0.05%
U、私ピーク値、波高因子: 2%
明滅: 5%%
平衡を失う平衡を失う電圧および流れ: 0.2%
頻度: ±0.002Hz
力率: ±0.002
力: 0.05%%
エネルギー: 活動的なエネルギー 0.05% IEC60687: 1992 年（GB/T17883-1999）
反応エネルギー 0.05% IEC 61268(1995) （GB/T17882-1999）
倍音: IEC61000-4-30 クラス A
相互倍音: IEC61000-4-30 クラス A
インターフェイス
技術仕様
1.入力
a.AC の流れの入力
入力方法: 内部変流器: 4 つのチャネル
わずかな入力: 1A~5A rms
測定の規模: 0.001A~7A rms
力クランプ センサーの外側を使って: 1A~3000A
パワー消費量: ≦0.5VA/phase
積み過ぎ容量: 非絶えず絶えず 10A、100A /1s
b.AC の電圧入力
入力方法: 内部抵抗の部分的な電圧: 4 つのチャネル
わずかな入力: 100V~750V rms
測定の規模: 0.2V~900V rms
パワー消費量: ≦0.1VA/phase
積み過ぎ容量: 非絶えず絶えず 1000V rms、6000V/1s
頻度規模: 50/60 Hz±15%
c.Remote 信号入力
34 のチャネル遠隔信号入力 24VDC
GPS によって合わせられる港: TTL （B コード）、485 （B コード）
2.出力
a. 16 のリレー警報出力、10A/250VAC/30VDC
b. COM ポート: RS-485 （ボード・レート: 2400、4800、9600、19200bps）
c.二重イーサネット: （イーサネットは 10M/100M の二倍になります）
D. USB
3.環境
操作の温度: - 20℃~+60℃
保管温度: - 40℃~+85℃℃
操作の湿気: 5%~95%RH
海の高さ: 2000m まで。
汚染のクラス: クラス II
ハウジングの材料: ジュラルミン
保護クラス: IP51
4。 他の変数
補助電源供給: 85-265VAC/DC
サンプリング周波数: 20.48k （50Hz）
見本抽出の決断: 19 ディジット
でき事の探知時間: 48μs
データ記憶容量: 32GB
臨時雇用者。 漂う要因:<10ppm>
抵抗電圧（出力に対する入力）: 3000V/1min （2mA）
力の comsumption: 20VA
5. EMC および安全テスト
EN61326-1 EN61000-4-2/3/4/5/12
IEC/EN61010-2001
比較優位:
私達は革新し、広範囲の解決を絶えず提供するためにハイテク製品顧客指向の主義、Artel Tech.の目標に続いてもいく全体的な顧客に修飾されたプロダクトおよび優秀なサービスを提供し続けます。
Artel の巧妙な作戦は ISO9001 およびセリウムのを含む証明の数に、品質システムの証明、国民のインフォメーション部によって、および政府出される、ソフトウェア企業の証明書等によって出されるハイテク企業の証明書反映されます。
