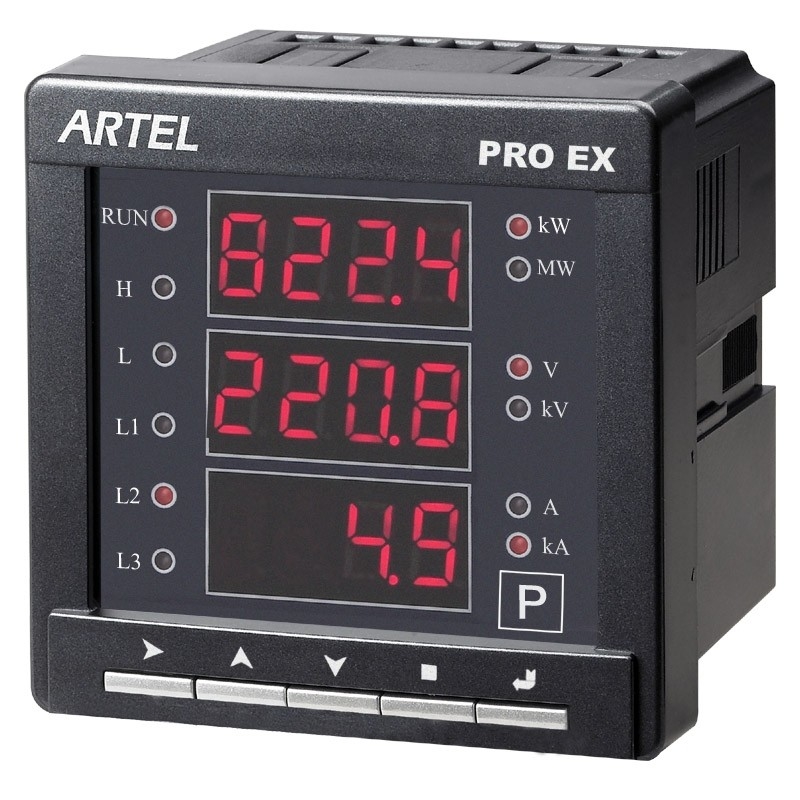

活動的のためのスマートな組合せのデジタル パネル メーター、反応力

1.プロフィール

プロ前のデジタル パネル メーターはデジタル表示装置、アナログ出力、限界警報記録およびリレー出力上の RS485 のモジュール設計と、統合した理性的な器械です。 器械は GB/T13978-2008、GB/T 13850-1998 の標準、GB/T 17626.5-2008、IEC1010 および EN61010 標準を達成します。

2. 技術的なデータ

関係: 3P3W、3P4W

入力電圧: 57.7~600VAC

入力電流: 0~5A

PT の規模: 0.1~6500

CT の規模: 0.1~6500

3.配線図

プロ前 P53/Q53/S52 3P4W

注: それが 3P3W 時、ライン N は接続することができません。 （n）ターミナル 7# はターミナル 9# によってショートします

（L2）

B （I2）段階の流れはまたはない接続することができます。

4。 他の変数:

操作の温度: -10℃~55℃;

操作の湿気: ≤ 95% （不凝縮）

保管温度: -40℃~85℃;

貯蔵の湿気: ≤ 95%

次元のサイズ: EX53: 96*96*76

取付け: パネル取り付け。

EX53 設置サイズ: 91*91mm
