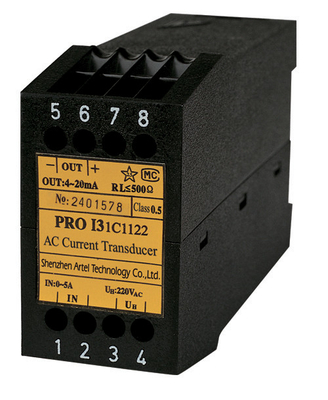

1. 製品の説明

電気量、プロセス・オートメーションのための基本的な装置のためのプロ シリーズ トランスデューサー。私達の器械はすべて電磁適合性および安全な分離に関するあらゆる面で重要な条件そして規則を達成する（IEC688-1992標準およびGB/T 13850-1998の標準）。装置は品質保証体制ISO 9001に従って発達し、製造され、そしてテストされた。

2. 技術仕様

正確さ: Class0.2、0.5

補助電源供給: 85V~265VDC/AC 24V~80VDC/AC

安定性: 年次変更率≤±0.2%

入れられた積み過ぎ容量:

連続的な積み過ぎ容量≤1.5 X

一時的な積み過ぎ容量の電圧Limit≤3X現在のLimit≤30X

出力:

一定した電圧出力、負荷抵抗器    Rext≥250Ω

一定した現在の出力、負荷抵抗器    Rext≤500Ω

交互になる波: ≤18mV （ピーク ピーク）

応答時間: ≤300ms

殴打の電圧: ≤2.5kV

実用温度: -10℃~+55℃

保管温度: -40℃~+85℃

年次平均の相対湿度: ≤90%RH

取付け: DIN 35mmの柵

サイズ: 35mm×69mm×110mm

保証期間: 2年

3.技術的なデータ

入力: 0~100V/0~120V/0~220V/0~380V/0~500V/0~600V

出力: 4~20mA、4~20mA （2ワイヤー）、0~20mA、0~10mA、0~1mA、0~5V、0~10V、0-1V

4.ワイヤーで縛ること

プロU31配線図

一致の「出口」の出力

「」    入力電流の変数

「UH」    補助電源供給

注: 2ワイヤー トランスデューサーはちょうど24VDC補助電源供給および4-20mA出力信号を選ぶことができる。

プロU32 2in1の配線図

UA、UC:   入れられた電圧変数

UH:            補助電源供給

OA+、OC+:    UA、UCへの一致の出力の陽極

OA-、OC:   UA、UCへの一致の出力の陰極

プロU33 3in1の配線図

UA、UB、UC:   入れられた電圧変数

UH:          補助電源供給

OA、OB、OC:  UA、UB、UCへの一致の出力

COM:        共通ターミナル
