自動点検を用いる 380VAC 50Hz モーター保護回路のコントローラー
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ハイライト: | 積み過ぎの保護リレー,モーター保護回路 |
||
|---|---|---|---|

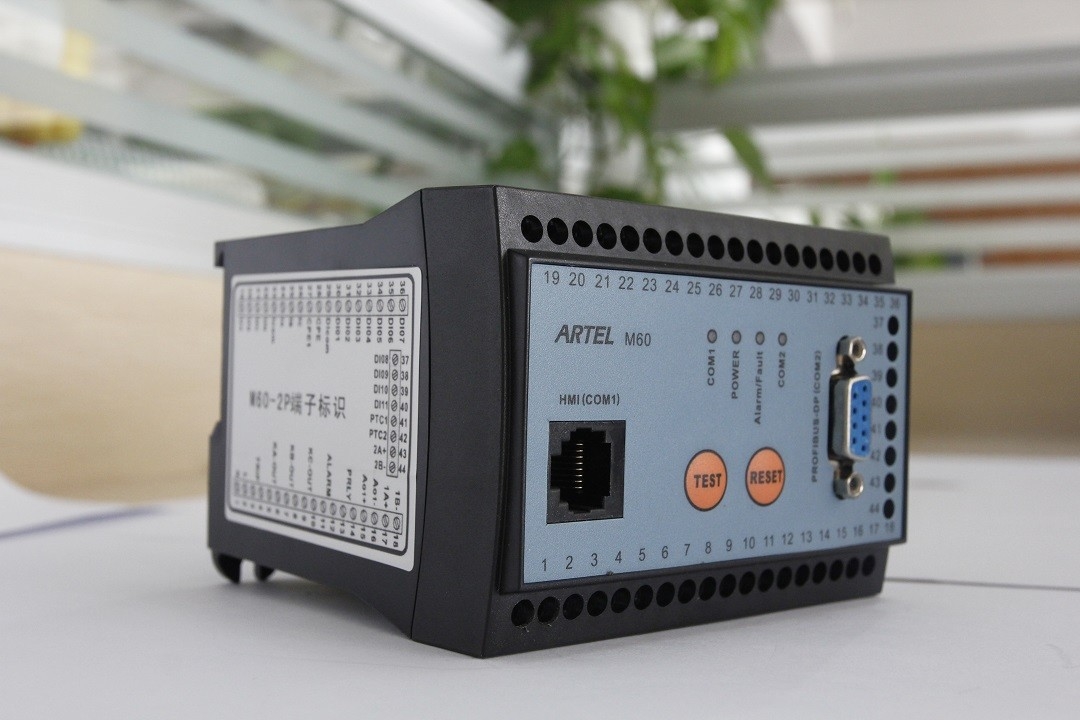

自動点検を用いる 380VAC 50Hz モーター保護回路のコントローラー
プロフィール
M60 保護コントローラーは 800A、50Hz、380VAC の下で評価される低電圧の非同期モーターおよび増加する安全モーターのフル・スケールの保護そして制御を提供するように設計されています。 M60 はモーターの電気変数を測定し、モーターを、そして更新履歴管理および遠隔通信機能と装備されていて作動させ、そして制御し。
M60 プロダクト有価証券: 標準的な M60-1S および M60-3S、普及した M60-2M および統合された M60-2P。 異なった下部組織、取付けおよび機能を使うと、この 4 つのタイプの保護装置のコントローラーは低電圧の保護区域の顧客の異なった条件を満たすことができます。
特徴
顧客の必要性に適するプロダクト有価証券の変化
障害分析のための欠陥の前後にインスタント データを記録する録音機能は意図します
適用範囲が広い保護は構成安全で、連続的な生産を保障する作用します
安定性および信頼性を高める自動ソフトウェアおよびハードウェア点検
変数組み立て、停止起動および調整の遠隔か構内操作
機能不全を避ける自動的に起動状態の検出
現地操作のための大型 LCD のパネルと形成される（任意）
M60-2P の技術仕様
入力（M60-2P）
入力電流: 1A、6.3A、25A、100A、250A、500A、800A
入力電圧: 380VAC/50Hz
入る遠隔ディジタル信号: 11 のチャネル（乾接点）
出力（M60-2P）
出力される RS-485: 2 つのチャネル
アナログ出力: 2 つのチャネル（4-20mA か 0-5V）
出力されるリレー: 6 つのチャネル（乾接点）
制御出力リレーの接点容量: 10A/250VAC
警報出力リレーの接点容量: 5A/250VAC
測定の記録（M60-2P）
正確さ: U、I の F のクラス 0.5
正確さ: cosΦ、P の Q のクラス 1
正確さ: EP のクラス 2
記録の集められた操作時間（。最高）: 65535 時間
サイズ及び重量: （M60-2P）
取付け（M60-2P）: 支えるべき 4 つの M4 ボルトが付いている 35mm の喧騒の柵、
取付け（CT）: 支えるべき 4 つの M4 ボルトと
次元のサイズ（M60-2P）: 82mmX100mmX106mm
作動のパネルのサイズ: 76mmX61mmX28mm
重量: 450g （ない CT を含んで）
注目: CT のサイズそして重量は入力電流によって決定されます。
電圧変動（M60-2P）の後の再始動機能
電圧変動時間を認めます: 0.1-25.5S
再始動遅れ時間: 0.1-25.5S
時間の調節のステップ: 0.1S
低電圧の組み立ての規模: 80%-89%Ue
環境:
補助電源供給: 85~265VAC/DC
総パワー消費量: <8VA （M60-2P）
操作の温度: -20℃ | +60℃
保管温度: -40℃ | +85℃
操作の湿気: <90%RH
貯蔵の湿気: <95%RH
保護機能:
|
機能 |
状態 |
項目 |
内容 |
M60-1S |
M60-2S |
M60-2M |
M60-2P |
|
時間外で開始 保護 |
プログラム可能 |
認められた始動時間 |
0-80s |
はい |
はい |
はい |
はい |
|
保護方法 |
2 |
||||||
|
短絡 保護 |
プログラム可能 |
欠陥の設定の範囲 |
4-12le |
はい |
はい |
はい |
はい |
|
実行遅れ時間 |
0.1-0.5s |
||||||
|
保護方法 |
0、2 |
||||||
|
ロックされた回転子 保護 |
プログラム可能 |
欠陥の設定の範囲 |
200-950%le |
はい |
はい |
はい |
はい |
|
警告の設定の範囲 |
150-255%le |
||||||
|
実行遅れ時間 |
0.1-25.5s |
||||||
|
保護方法 |
0、1、2、4 |
||||||
|
Underload 保護 |
プログラム可能 |
設定の範囲 |
20-95%le |
はい |
はい |
はい |
はい |
|
実行遅れ時間 |
0.1-60s |
||||||
|
保護方法 |
0、1、2、3 |
||||||
|
積み過ぎ 保護 |
プログラム可能 |
設定の範囲 |
105-150%le |
はい |
はい |
はい |
はい |
|
実行遅れ時間 |
0.1-250s |
||||||
|
保護方法 |
0、1、2、3、4 |
||||||
|
上昇温暖気流 積み過ぎ |
絶対必要 |
設定の範囲 |
1-105%θb |
はい |
はい |
はい |
はい |
|
保護方法 |
4 |
||||||
|
tE の時間保護 （増加された Safty モーター） |
プログラム可能 |
tE の時間 |
1.0-15s |
はい |
はい |
はい |
はい |
|
保護方法 |
4 |
||||||
|
不均衡の保護 （段階の失敗） |
プログラム可能 |
設定の範囲 |
10%-60% |
はい |
はい |
はい |
はい |
|
実行遅れ時間 |
0.1-30s |
||||||
|
保護方法 |
0、2、4 |
||||||
|
力に 保護 |
プログラム可能 |
設定の範囲 |
101-120%Pe |
|
|
はい |
はい |
|
実行遅れ時間 |
0.1-200s |
||||||
|
保護方法 |
0、1、2、3 |
||||||
|
力の下 保護 |
プログラム可能 |
設定の範囲 |
30-80%Pe |
|
|
はい |
はい |
|
実行遅れ時間 |
0.1-200s |
||||||
|
保護方法 |
0、1、2、3 |
||||||
|
力に 要因保護 |
プログラム可能 |
設定の範囲 |
0.01-1.00 |
|
|
はい |
はい |
|
実行遅れ時間 |
0.1-25.5s |
||||||
|
保護方法 |
0、1、2、3 |
||||||
|
力の下 要因保護 |
プログラム可能 |
設定の範囲 |
0.01-1.00 |
|
|
はい |
はい |
|
実行遅れ時間 |
0.1-25.5s |
||||||
|
保護方法 |
0、1、2、3 |
||||||
|
段階の逆転 保護 |
Porgrammable |
実行遅れ時間 |
0.1-25.5s |
|
|
はい |
はい |
|
保護方法 |
0、2 |
||||||
|
電圧の下 保護 |
プログラム可能 |
設定の範囲 |
45-95%Ue |
|
|
はい |
はい |
|
実行遅れ時間 |
0.1-200s |
||||||
|
保護方法 |
0、1、2、3 |
||||||
|
電圧に 保護 |
プログラム可能 |
設定の範囲 |
101-120%Ue |
|
|
はい |
はい |
|
実行遅れ時間 |
0.1-200s |
||||||
|
保護方法 |
0、1、2、3 |
||||||
|
漏出流れ 保護 |
プログラム可能 |
設定の範囲 |
10-500mA |
|
|
はい |
はい |
|
実行遅れ時間 |
0.1-5s |
||||||
|
保護方法 |
0、1、2 |
||||||
|
過熱 保護 |
プログラム可能 |
実行遅れ時間 |
0.5s |
|
|
|
はい |
|
保護方法 |
0、2 |
||||||
|
連結 保護 |
プログラム可能 |
実行遅れ時間 |
0.1-60s |
はい |
はい |
はい |
はい |
|
保護方法 |
2 |
||||||
|
関係への 地上の protction |
プログラム可能 |
設定の範囲 |
10-100%Ie |
はい |
はい |
はい |
はい |
|
実行遅れ時間 |
0.1-5s |
||||||
|
保護方法 |
0、2 |
|
|
M60-1S |
M60-3S |
M60-2M |
M60-2P |
|
制御機能 |
||||
|
開始を指示して下さい |
|
|
|
|
|
開始の逆転 |
|
|
|
|
|
Y-△Start |
|
|
|
|
|
低電圧の開始 |
|
|
|
|
|
電圧変動によって引き起こされる再始動モーター |
|
|
|
|
|
緊急の欠陥の出力 |
|
|
|
|
|
開始、停止のローカル/遠隔命令 |
|
|
|
|
|
測定機能 |
||||
|
動作電流 |
|
|
|
|
|
不均衡な流動比率 |
|
|
|
|
|
電圧、頻度、力、力率、漏出流れ |
|
|
 |
|
|
接触実行のいいえ |
|
|
|
|
|
接触の状態 |
|
|
|
|
|
記録的な機能 |
||||
|
最も遅く 10 スタート/ストップ記録 |
|
|
時計 |
時計 |
|
最も遅く 10 の警報記録 |
時計無し |
時計無し |
時計 |
時計 |
|
最も遅く 10 回の旅行の記録 |
時計無し |
時計無し |
時計 |
時計 |
|
電圧変動によって引き起こされる最も遅く 10 再始動記録的 |
|
|
時計 |
時計 |
|
最高。 そして保護実行の最少変数記録 |
|
|
|
|
|
モーターの集められた操作時間 |
|
|
|
|
|
コミュニケーション機能 |
||||
|
RS-485 com。 港 |
|
|
|
|
|
Modbus の議定書 |
|
|
|
|
|
Profibus の議定書 |
|
|
|
|
注目:
M60-3S は M60-1S に、但し例外としては M60-3S は作り付け CT があるのと同じ機能、M60-1S を持っています外面を行います
5A 入力との CT。
