3P 3W 1.5X 600Vのプロ電気トランスデューサー活動的な/無効電力の要因

3P 3W 1.5X 600Vのプロ電気トランスデューサー活動的な/無効電力の要因

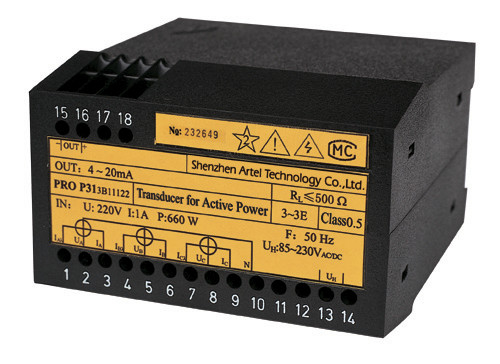

1.製品の説明

電気量、プロセス・オートメーションのための基本的な装置のためのプロ シリーズ トランスデューサー。 私達のすべて

器械は電磁適合性に関するあらゆる面で重要な条件そして規則を達成する

そして安全な分離（IEC688-1992標準およびGB/T 13850-1998の標準）。 装置はあった

品質保証体制ISO 9001に従って成長し、製造され、そしてテストされて。

2.技術仕様

正確さ: Class0.2、0.5

補助電源供給: 85V~265VDC/AC 24V~80VDC/AC

安定性: 年次変更率≤±0.2%

入れられた積み過ぎ容量:

連続的な積み過ぎ容量≤1.5X

一時的な積み過ぎ容量の電圧Limit≤3X現在のLimit≤30X

出力:

一定した電圧出力、負荷抵抗器    Rext≥250Ω

一定した現在の出力、負荷抵抗器    Rext≤500Ω

交互になる波: ≤18mV （ピーク ピーク）

応答時間: ≤300ms

殴打の電圧: ≤2.5kV

実用温度: -10℃~+55℃

保管温度: -40℃~+85℃

年次平均の相対湿度: ≤90%RH

取付け: DIN 35mmの柵

サイズ: 105mm×69mm×112mm

保証期間: 2年

3.技術的なデータ

測定モード: 単一フェーズ、3P3W

入れられた電圧: 100V、220V、380V、600V

入力電流: 0A~1A、0A~2A、0A~5A

力率: cosφ 0~1、sinφ0~1

出力: 4mA~20mA、4mA~12mA~20mA、0mA~±20mA、0mA~±1mA、0mA~±10mA、0V~±1V、0V~±5V、

0V~±10V

4. 配線図

プロS32配線図（3P3W）

注:単一フェーズの関係の必要性は「IB、IB、N」を、単一フェーズの関係の必要性取除く「I3*、I3、L3」を取除く、

「L2」は空白行に接続する。
