LCD モジュラー力の質の検光子のデジタル多機能のメートル

LCD モジュラー力の質の検光子のデジタル多機能のメートル

プロダクト プロフィール

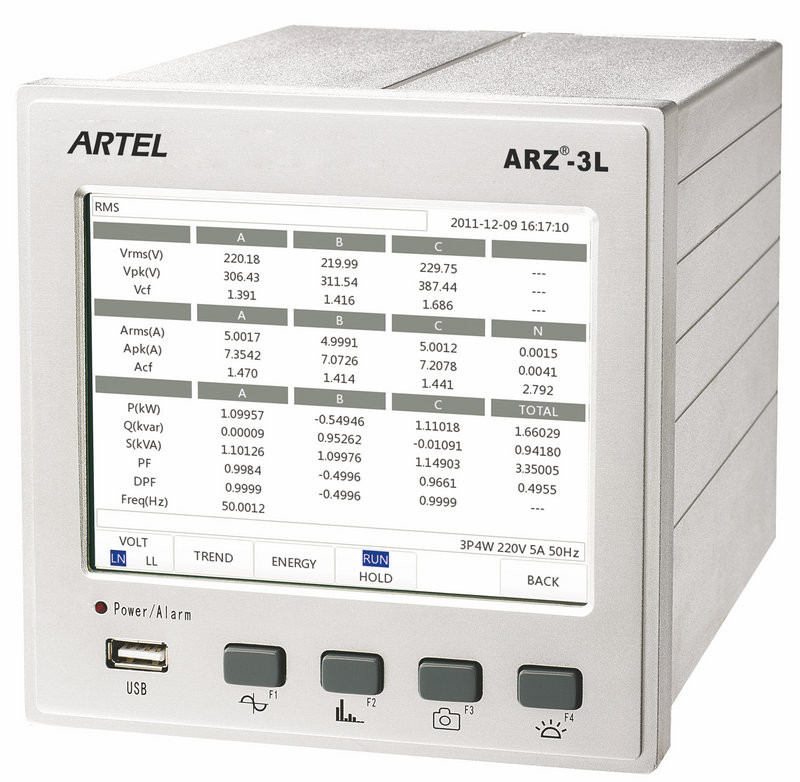

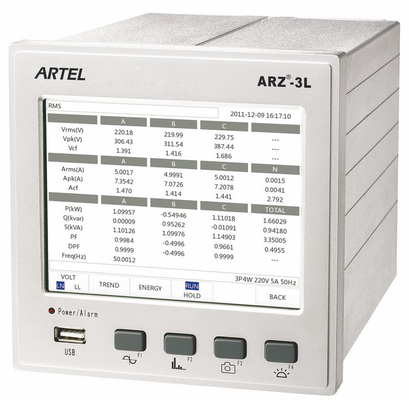

ARZ®-3L 力の質の検光子はメーターで計る電気変数を提供する統合された監視、分析し、制御装置倍音のメーターで計ることおよび分析の波形の見本抽出、電圧うねり、すくい、割り込み、電圧によっての測定平衡を失われる比率、要求、欠陥の記録、でき事の記録、データ レコードです。 ARZ®-3L は監察し、力の質が IEC および EN の標準を達成すれば検出できます。

ARZ®-3L は企業にエネルギー管理の解決を提供する私達の力の質監視および管理ソフトウェアを使用できます。 強いネットワーキング機能と、ARZ®-3L は相互傾向の図表のすべてのデータ レコードを表示し、記録できます。 データ レポートは周期的に形作ることができます。 レポートは障害分析、統計量および実時間監視の目的に使用することができます。

適用

>力の質検出および管理

>妨害の分析、障害分析、装置前維持

>長期記録および分析

>力の負荷分析

>エネルギー消費の評価および分析

>GPS の同時性の異なった位置のでき事間の関連性を分析するのに利用

>応用規模: 単一フェーズおよび 3phase 電力システム

主関数

測定の正確さ

U の I rms の価値: 0.1%

U、私ピーク値、波高因子: 2%

明滅: 5%

平衡を失う平衡を失う電圧および流れ: 0.2%

頻度: ±0.002Hz

力率: ±0.002

力: 0.1%

エネルギー: 活動的なエネルギー 0.05% IEC60687: 1992 年（GB/T17883-1999）

反応エネルギー 0.05% IEC61268 （1995 年） （GB/T17882-1999）

倍音: IEC61000-4-30 クラス A

相互倍音: IEC61000-4-30 クラス A

インターフェイス

技術仕様

1.入力

a.AC の流れの入力

入力方法: 内部変流器: 4 つのチャネル

わずかな入力: 1A~5A rms

測定の規模: 0.001A~7A rms

力クランプ センサーの外側を使って: 1A~3000A

パワー消費量: ≦0.5VA/phase

積み過ぎ容量: 非絶えず絶えず 10A、100A /1s

b.AC の電圧入力

入力方法: 内部抵抗の部分的な電圧: 4 つのチャネル

わずかな入力: 100V~750V rms

測定の規模: 0.2V~900V rms

パワー消費量: ≦0.1VA/phase

積み過ぎ容量: 非絶えず絶えず 1000V rms、6000V/1s

頻度規模: 50/60 Hz±15%

c.Remote 信号入力

6 つのチャネル遠隔信号入力 24VDC

GPS によって合わせられる港: TTL （B コード）、485 （B コード）

2.出力

a. 4 のリレー警報出力、10A/250VAC/30VDC

b. COM ポート: RS-485 （ボード・レート: 2400、4800、9600、19200bps）

c. 1 チャネルのイーサネット: （10M/100M のイーサネット）

D. USB

3.環境

操作の温度: - 20℃~+60℃

保管温度: - 40℃~+85℃℃

操作の湿気: 5%~95%RH

海の高さ: 2000m まで。

汚染のクラス: クラス II

ハウジングの材料: ジュラルミン

保護クラス: IP51

4。 他の変数

補助電源供給: 85-265VAC/DC

サンプリング周波数: 20.48k （50Hz）

見本抽出の決断: 19 ディジット

でき事の探知時間: 48μs

データ記憶容量: 32GB

臨時雇用者。 漂う要因:<10ppm>

抵抗電圧（出力に対する入力）: 3000V/1min （2mA）

力の comsumption: 15VA

5. EMC および安全テスト

EN61326-1 EN61000-4-2/3/4/5/12

IEC/EN61010-2001
